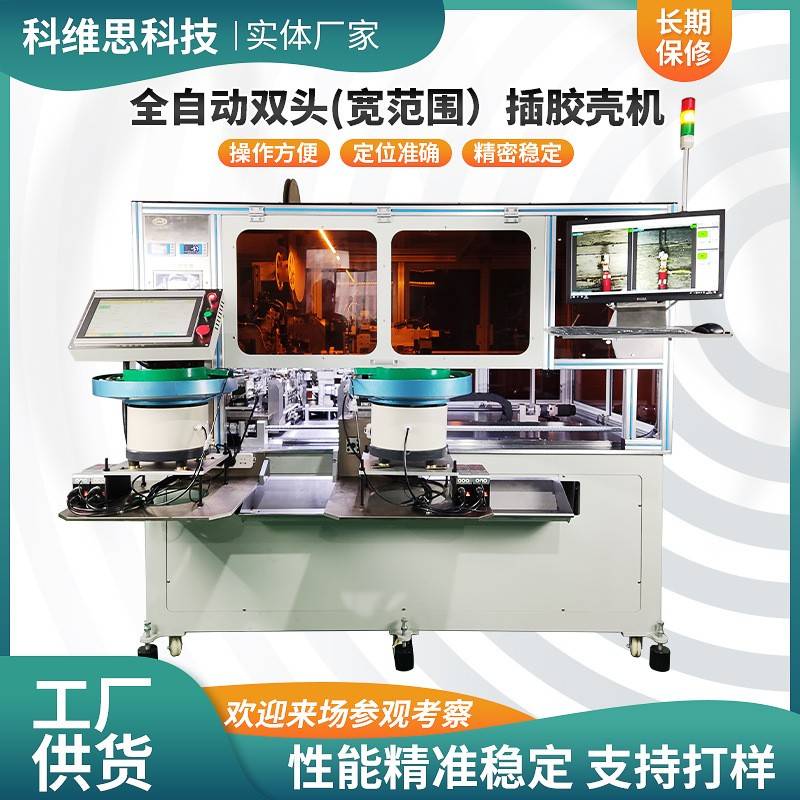

全自动穿胶壳端子机的调试流程以及检查项目

全自动穿胶壳端子机的调试流程：

1、留意机器在运作过程中有无明显异响，如果有请暂停作业千万不要继续，请机修人员判定是否需要维修。

2、严格挑选刀片安装刀片：必须由专业技术人员操作，装刀片之前必须核对所选刀片与端子机适用刀片的规格是否吻合，确认无误后方可装刀片。安装完成后，必须使用手动摇摆测试。先关闭电源按下调模按键，使用专用板手摇动主从动轮，使端子机冲压行程幅度至较大，如果手摇不动，则排除是否压力过大等问题，检查调试至正常为止。 作业前需 对各锁紧螺丝检查并确认没有松动。

3、检查送料系统：装上需要打的端子，使用内六角板手调节进料压板，使端子可以轻松通过。手动测试送料位置是否适宜，如有无卡料、跳料等问题，使用内六角板手松开送料器锁紧螺丝，拧动调节缧杆进行调节，直至较佳状态，然后锁紧送料器锁紧螺丝后才可以开始作业。

4、测试拉力：调试完以上步骤后，取废料线材试打，进行拉力测试，主要参照值见《拉力测试对照表》具体操 作方法如下，按下拉力测试归零键调至归零，将需测的端子线材夹好，进行测试，若所测拉力不在标 准范围内，请机修人员重新调节，直到达到标准值为止。

5、测试整个流程：使用一组线进行作业， 送 IPQC 进行首件确认，检验 OK后方可进行批量生产，生产过程中操作员必须自检所打端子是否有包胶，吊颈等不良，并每隔 1 小时进行一次端子拉力测试。

6、生产完成后整理好良品、废次品，并清理干净机台周边的废料。定期给刀片内部以及打端子内部加油，能延长端子机的使用寿命。

7、打端高度测定顺序 首先确认要测定的电线 “线径”和 “允许固定力”. 打端部位(WH)不要固定. 拉力 “允许固定力” 异常时测定已完了，及时停止测定. 绝对不能把微调回转 (可把粗调回转). 高度测试器一定要在固定

8、拉力测定顺序 1. 测定前 “0” 点确认 ① 测定器的 “0”点没调整重置按钮按住后针恢复测定器的标度 把“0”调整到针的位置. (数字是按重置后确认“0”点) ② P-P TESTER 的测定器标度(数据-文字板)里针和数字是否在 “0”的位置要确认 还有 重置按钮是否在“ON” 的位置要确认.
